測功機

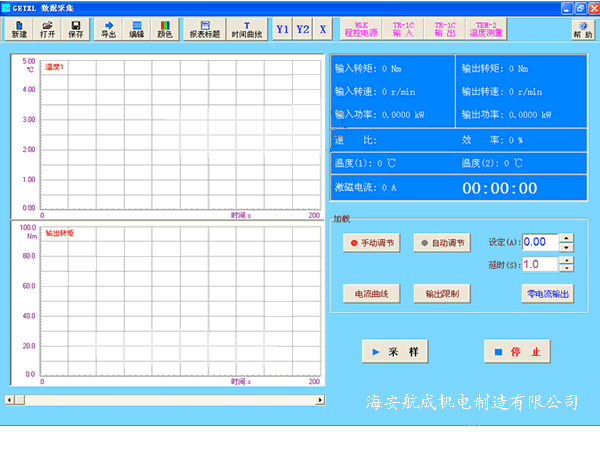

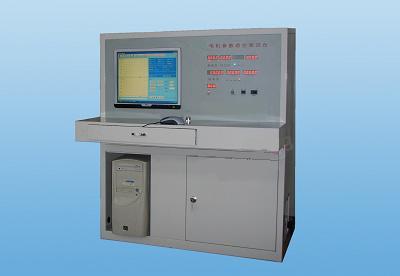

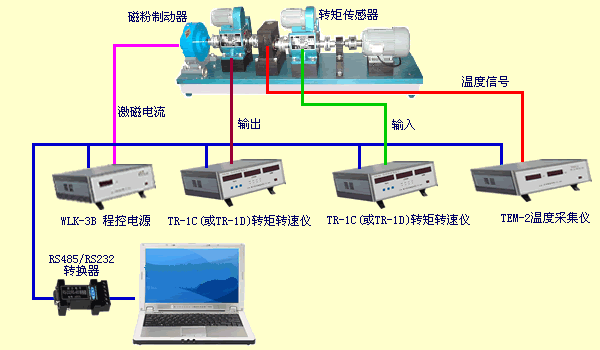

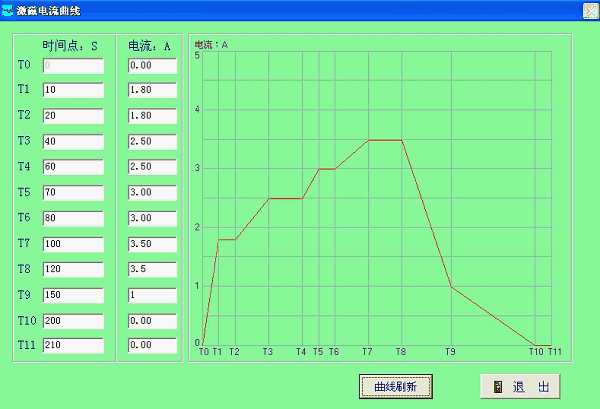

系統采用磁粉制動器對減速機（擺線針輪減速機、蝸輪減速機、行星齒輪減速機等）加載，采用相位差式轉矩轉速傳感器對變速箱（減速機）進行扭矩測量、轉速測量、功率測量、機械效率測量、速比計算；采用數字溫度傳感器進行溫度測量。根據用戶要求設計減速機測試軟件，輸出減速機測試報表。該系統可以進行空載試驗、滿載試驗、效率試驗、溫升試驗。 一、測試數據     1. 輸入轉矩、輸出轉矩     2. 輸入轉速、輸出轉速     3. 輸入功率、輸出功率     4. 效率     5. 溫升     6. 速比 二、系統示意圖 三、減速機測試軟件界面 四、加載     可按照設定的激磁電流變化曲線加載。 五、測功機試驗臺 測功機試驗臺可按照客戶要求定制。 六、系統說明     1. 測功機系統通過2臺相位差式轉矩轉速傳感器及2臺TR-1C轉矩轉速采集儀 （或TR-1D轉矩轉速采集儀）采集變速箱的輸入（輸出）轉矩和轉速；用1臺TEM-2溫度采集儀采集溫升；用WLK-3B程控電源控制磁粉制動器對變速箱進行加載。     2. 所有儀器通過RS485總線與電腦連接，實現對變速箱的自動加載以及對數據的集中采集。實時顯示各參數與時間之間的關系曲線，以記錄整過測試過程。     3. 測功機以曲線的形式輸出報表。     4. 測試數據可導出生成Microsoft Excel文件（*.xls），用于對采集數據的再處理。 GETXL 軟件使用說明 GETXL 軟件（演示版）

　
