概述

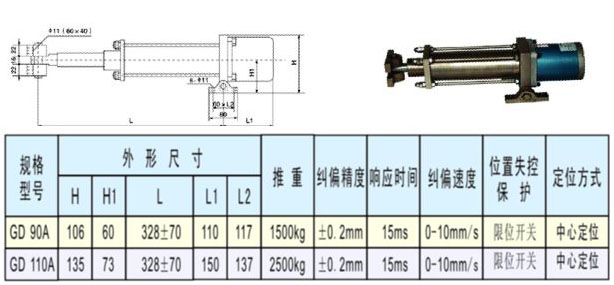

GD型光電糾偏控制系統由檢測單元（光電開關），控制單元（微電腦糾偏控制器）、執行單元（步進電機+滾珠絲杠）三大單元組成。具有結構簡單，精度高，免維護等優點。
GD型光電糾偏控制系統是對薄型軟物料在傳送過程中水平方向位置偏移進行控制的系統，具有自動檢測、自動跟蹤、自動調整等功能。能對紙張，薄膜，不干膠帶，鋁箔，銅帶，鋼帶，有色金屬等行業的標志線或邊緣進行自動跟蹤糾偏，以保證卷繞，分切的整齊。

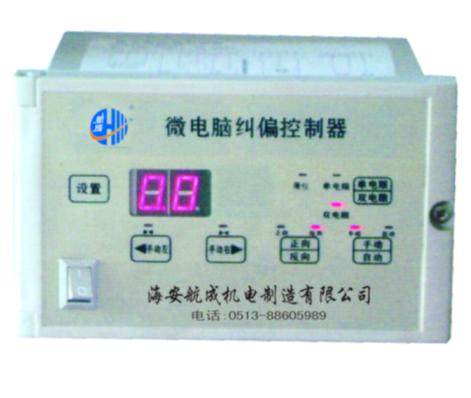

 微電腦糾偏控制器
微電腦糾偏控制器，具有體積小、重量輕、靈敏度高，操作方便，
手動、自動，單電眼、雙電眼任意選擇等優點。
外形尺寸： 180（寬）×110（高）×136（深）
開孔尺寸： 163×105
光電檢測開關
KS-C2系列
光源色：綠色/紅色/白色 可選
光斑直徑：￠1.2mm
檢出方式：同軸反射
檢測距離：12±2mm
檢出物體：邊/線/色差
透明/不透明
CCD-40N系列
光源種類：紅外線
檢出方式：擴散反射
檢測距離：12-400mm
檢出物體：邊
透明/不透明
光電糾偏安裝實例
★ 材料收卷
光電傳感器或氣敏探頭安裝在與卷取車臺共同移動
的位置上，經電機絲杠或液壓缸驅動修正，使所卷之材
料相對傳感器或探頭不偏不倚，使所收之卷整齊。
★ 材料放卷
光電傳感器或氣敏探頭固定，而且接近于放料車臺
之位置，經電機絲杠或液壓缸驅動修正，使所卷之材料
相對傳感器或探頭不偏不倚的行走。
★ 中間糾偏
較長距離行走之材料，于中段加工動作前后，使
用此裝置，可避免材料因距離過長，偏離正常行進的
方向。 |
