技術規格
|
電源 |
直流 24V，100W |
|
控制精度 |
±0.5mm |
|
檢測精度 |
12 位 |
|
控制周期 |
1ms |
|
推力 |
100kgf，200kgf 可選（即 1 噸，2 噸） |
|
行程 |
80mm，150mm，200mm 可選 |
|
最大速度 |
50mm/S |
|
人機界面 |
2.8 寸彩屏 |
|
通 訊 |
RS485 ModBus-RTU |
|
開孔尺寸 |
150X100mm |
執行器安裝圖

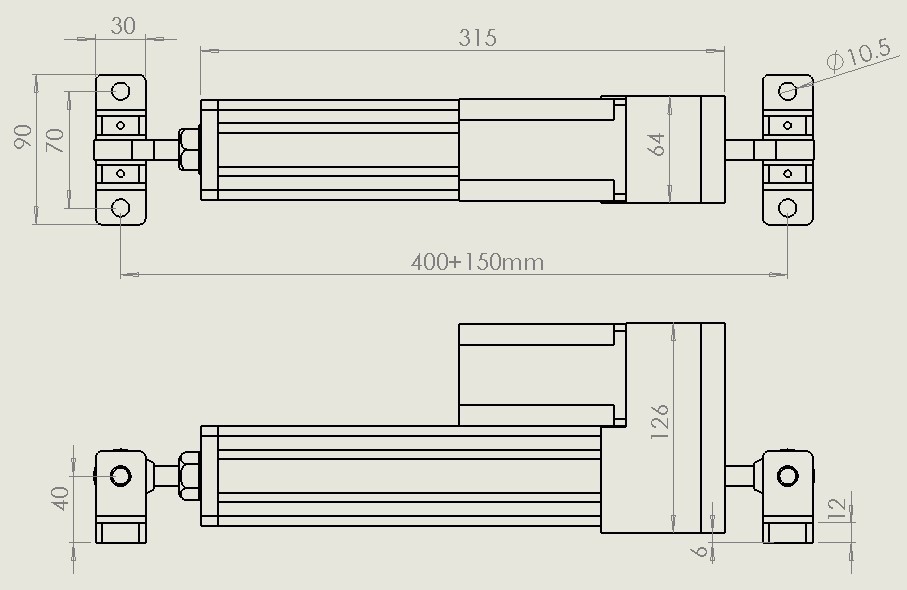

150mm行程
200mm行程

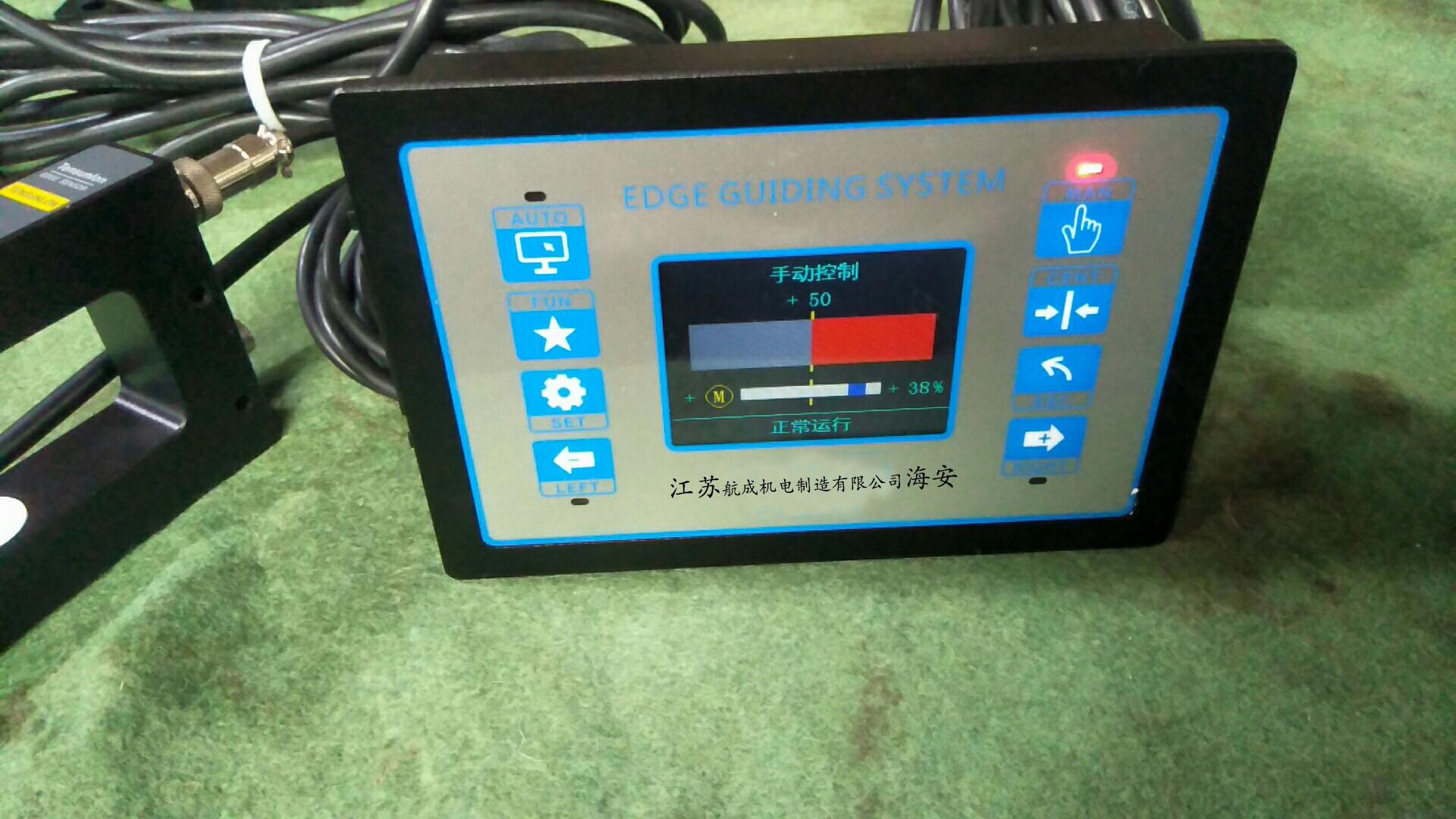

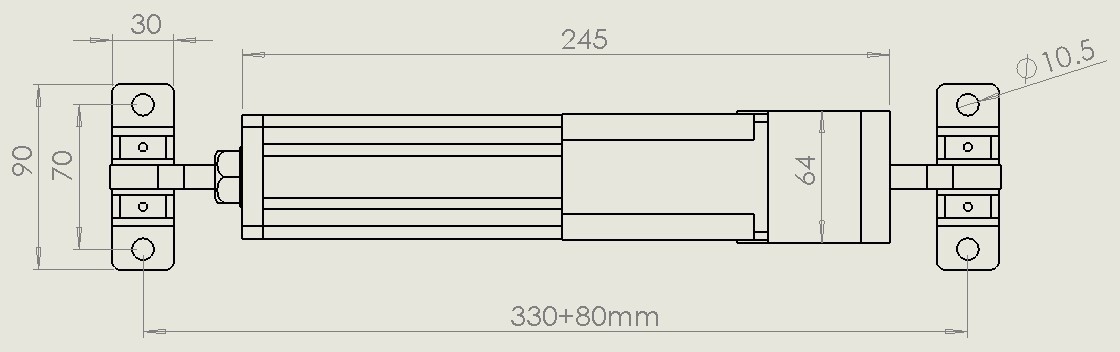

80mm行程 微電腦糾偏控制器

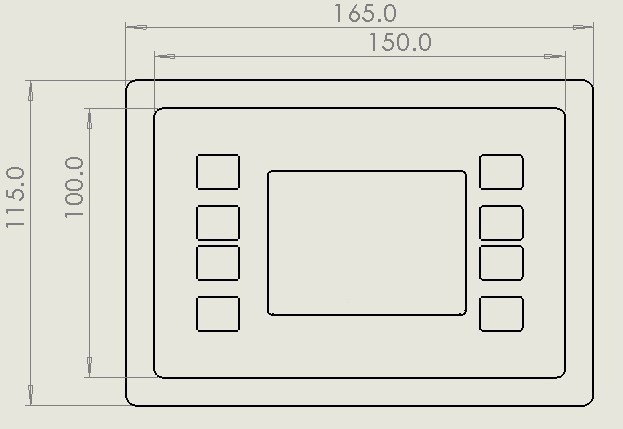

控制器安裝圖
控制器 外框 165 X 115mm， 開孔 152X102mm

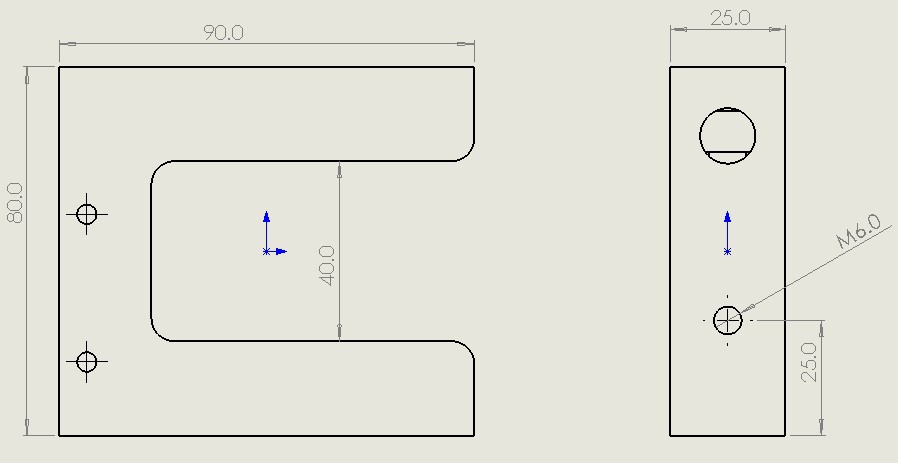

電子眼安裝圖
快捷使用
1、接線電源線。220V 交流電，L、N 分別接好火線和零線。24V 直流電，棕色接正極，藍色接負極。其余線，電機線和電眼線，直接對插即可。
2、固定安裝好執行器，電眼，控制器。
3、通電，在控制器手動狀態下，分別 按 LEFT，或者 RIGHT 按鍵，觀察執行器是否正常能 正反推動。不正常，可以檢測接線是否正確。
4、通電，手動遮擋電眼，觀察控制器的數值是否有變化，可以 正 50%到 負 50%，就正常。
5、進行第一次行程校準（只要校準一次，以后不用校準） 在空載狀態下，在手動狀態下，同時長按LEFT 和 RIGHT 兩個按鍵 3 秒 ，執行器自動校準， 直到退出。
6、切換到自動狀態，觀察是否正常運行。 如果觀察到，執行器的推動方向剛好相反，可以同時長按 3 秒 AUTO 和 FUN 兩個按鍵， 可以切換方向，可以看到 M 字前方，有標識 + 正向 或 - 負向。
進行以上操作后，即可快速使用
控制器詳細說明
|
|
|
|
|
|
按鍵說明：
|
AUTO |
自動 |
|
MAN |
手動 |
|
FUN |
功能 |
CENT |
回中 |
|
SET |
設定 |
ESC |
退出 |
|
LEFT |
向左 |
RIGHT |
向右 | |
|
|
|
|
|
|
|
|
|
|
|
|
|
其他快捷按鍵說明：
1、同時長按， LEFT 和 RIGHT 兩個按鍵，執行器行程校準。
2、可以同時長按， AUTO 和 FUN 兩個按鍵，自動控制方向切換。
3、長按 CENT 鍵， 把當前位置設定為以后的回中位置。
4、短按 SET 鍵，進入其他菜單設定，密碼是 888
光電糾偏安裝實例
★ 材料收卷
光電傳感器或氣敏探頭安裝在與卷取車臺共同移動
的位置上，經電機絲杠或液壓缸驅動修正，使所卷之材
料相對傳感器或探頭不偏不倚，使所收之卷整齊。
★ 材料放卷
光電傳感器或氣敏探頭固定，而且接近于放料車臺
之位置，經電機絲杠或液壓缸驅動修正，使所卷之材料
相對傳感器或探頭不偏不倚的行走。
★ 中間糾偏
較長距離行走之材料，于中段加工動作前后，使
用此裝置，可避免材料因距離過長，偏離正常行進的
方向。
