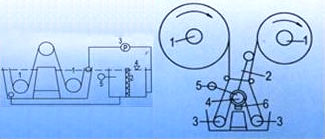

張力控制系統在卷染機工作的示意圖

發布時間：2010-12-27 發布人：航成機電 點擊： 次

張力控制系統在卷染機工作的示意圖

卷染機技術指標：

◆門幅：1800--3600mm；
◆最大卷徑：1500mm
◆車速：20--150m/min；
◆最高溫度：98℃
◆張力調整范圍：300~1000N

　　卷染機工作的示意圖，這是一個典型的中心卷曲控制系統。未染色的布匹首先通過上布電機卷曲到其中的一個輥筒上，在輥筒的傳動軸上安裝有計數用的接近開關，此時控制系統計下整卷布的道次，上卷完畢，采用人工的方式把布匹的一頭卷到另外一個輥筒上面，待包覆緊密即可正常開始工作。此時兩個輥筒朝著同一個方向運轉，控制的要求是保持布匹上的張力恒定，保持布匹在染液經過的時間一致，也就是線速度恒定。這是個沒有線速度反饋的驅動系統，但線速度又實實在在的隨著輥筒的半徑的變化在變化。因此，張力控制系統需要適應這種獨特的要求。

　　變頻器為卷染機的高性能控制提供了理想的驅動平臺。在江蘇地區各個卷卷機廠家以及最終用戶處的實際使用情況表明，采用MD330控制的卷染機，兼顧了控制性能和成本之間的要求，為該行業的產品升級換代提供了優秀的解決方案。下面結合用于平幅絲綢棉布尼龍人造及合成絲等織物的巨型恒張力卷染機的工程實例說明高性能矢量控制變頻器在該行業的應用。

　
